RX8811 5W 电荷泵升压带 AB/D 类切换,4种防破音功能单声道音频功率放大器
概述
RX8811是一款带有自动增益控制功能，基于电荷泵升压技术，功率高达5W的AB/D切换音频功率放大器。内置独
特的自适应升压功能，根据输出功率的大小自动选择由VDD供电或电荷泵升压整流供电，极大的延长了电池的播
放时间。内置自动增益控制功能，可以根据输入信号大小自动调整放大器的增益防止失真，显著的提高音质。
特性
◆ AB类、D类切换功能
◆ 4种防破音可选
◆ 自适应升压功能，Charge_pump升压至6.4V
◆ D类输出功率：
◆ －5W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=10%)
◆ －4.2W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=1%)
◆ AB类输出功率：
◆ －2W (VDD=4.2V, RL =4Ω，升压关闭 THD+N=10%)
◆ 工作电压：2.8V to 5V
◆ 低失真和低噪声
◆ 开启、关闭POP-click抑制功能
◆ 关断电流（<10uA）
◆ OCP、OTP、UVLO 保护功能
◆ ESOP10L 封装
应用
◆ 扩音器
◆ 便携式音箱 / 插卡音箱
◆ 蓝牙音箱 / AI 音箱

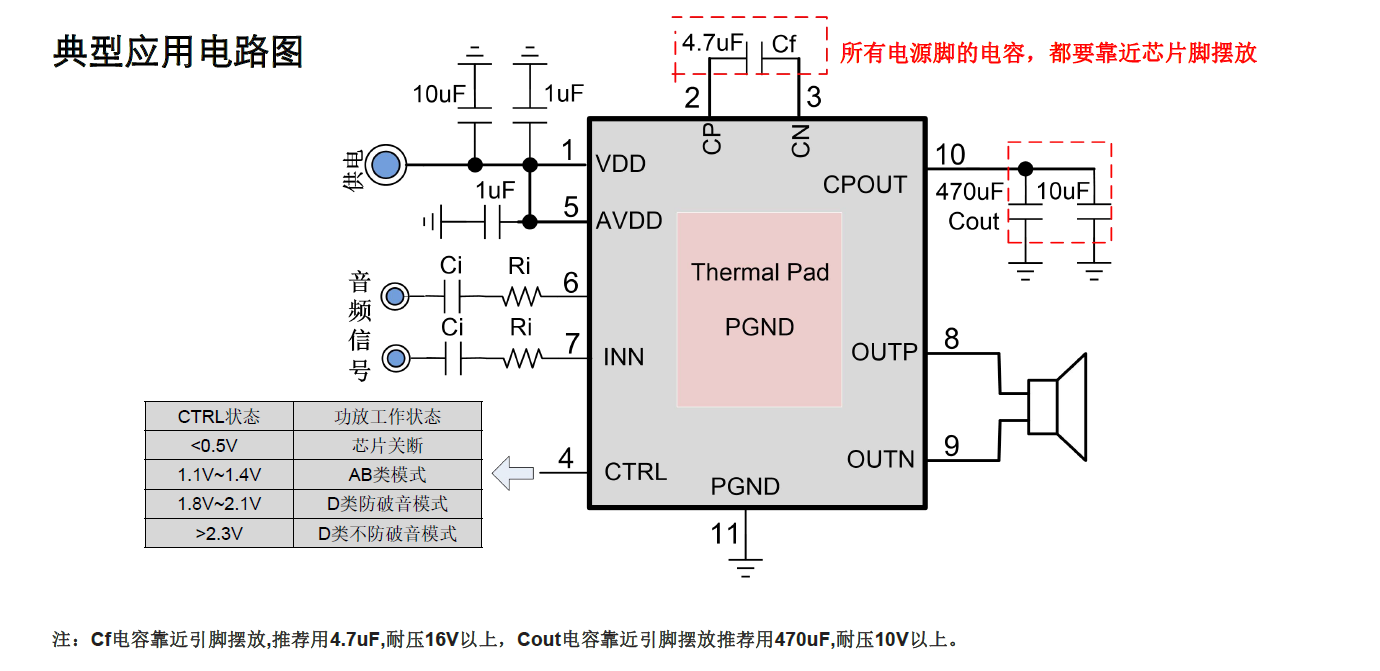

典型应用电路图

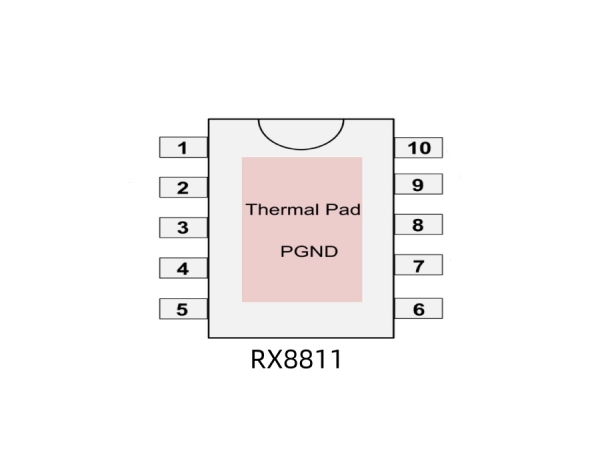

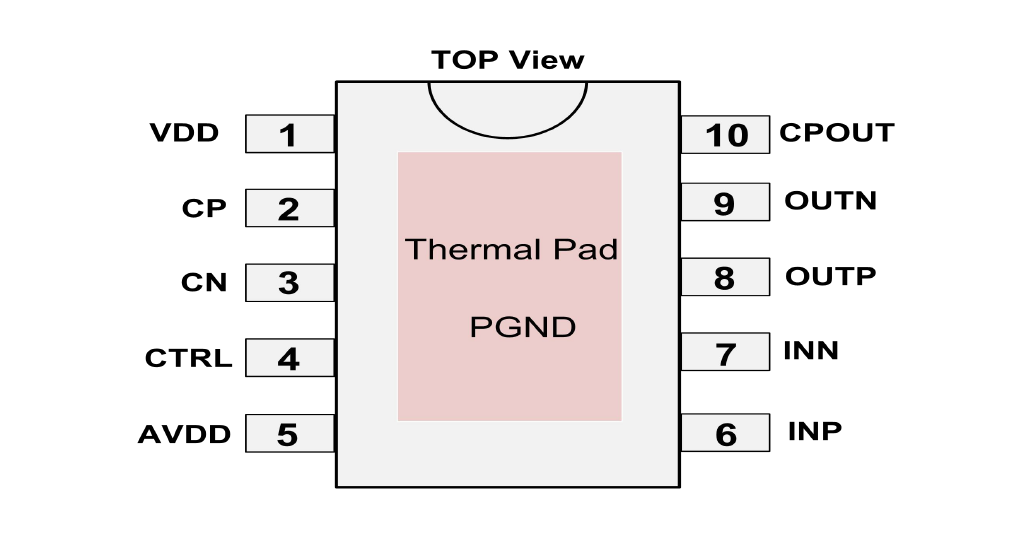

引脚排列

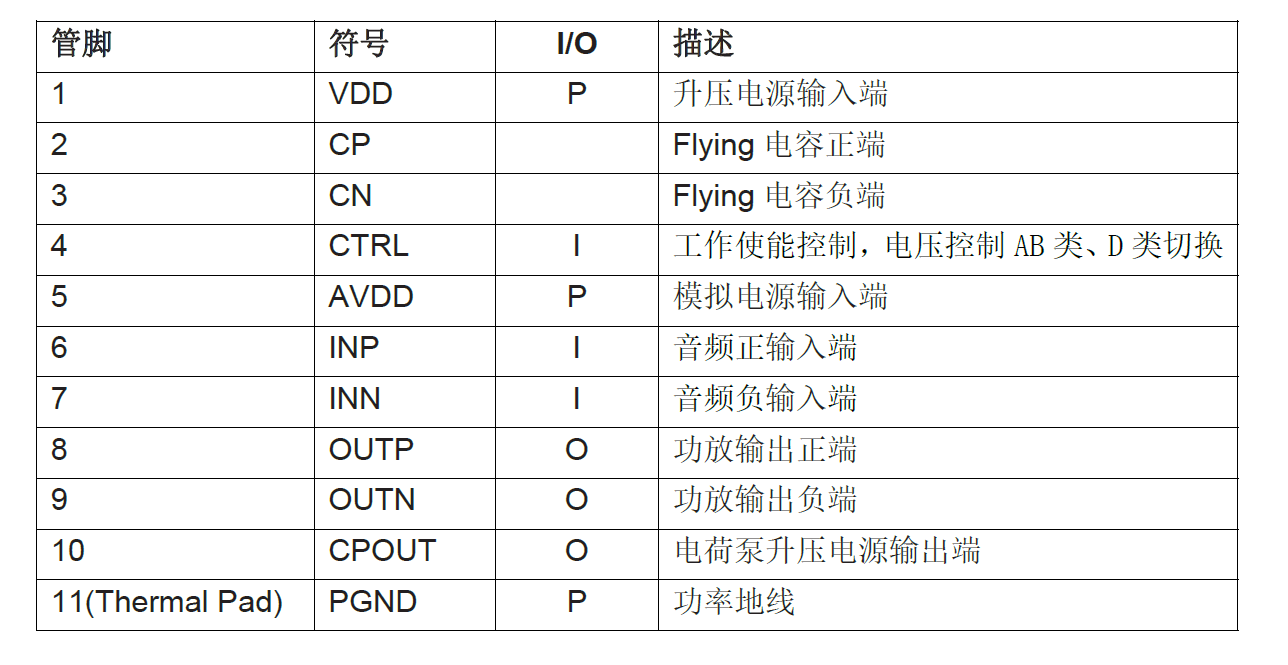

管脚描述
