概述
RX2018A 是一款 7V 供电 3Ω6W、单声道 AB/D 类
音频功率放大器。通过一个 MODE 管脚可以方便
地切换为 AB 类模式，完全消除 EMI 干扰。在D 类
放大器模式下可以提供高于 90%的效率。独有的
DRC(Dynamic range control） 技术，降低了大
功率输出时波形切顶带来的失真，相比同类产品，
动态反应更加出色。
提供带散热片的ESOP8封装。
特性
■ 输入电压范围 2.5V-7V
■ 无滤波的 D 类/AB 类放大器、低静态电流和
■ 低 EMI
■ 无FM干扰
■ 超低底噪、超低失真
■ D类输出功率：
－6W (VDD=7.0V, RL =4Ω，THD+N=10%)
－7.3W (VDD=7.0V, RL =3Ω，THD+N=10%)
■ 低失真和低噪声
■ 开机POP声抑制功能
■ 关机电流小于1uA
■ 过热保护功能
■ 短路保护功能
应用
■ 扩音器
■ 便携式音箱 / 蓝牙音箱
■ 插卡音箱 / USB音箱

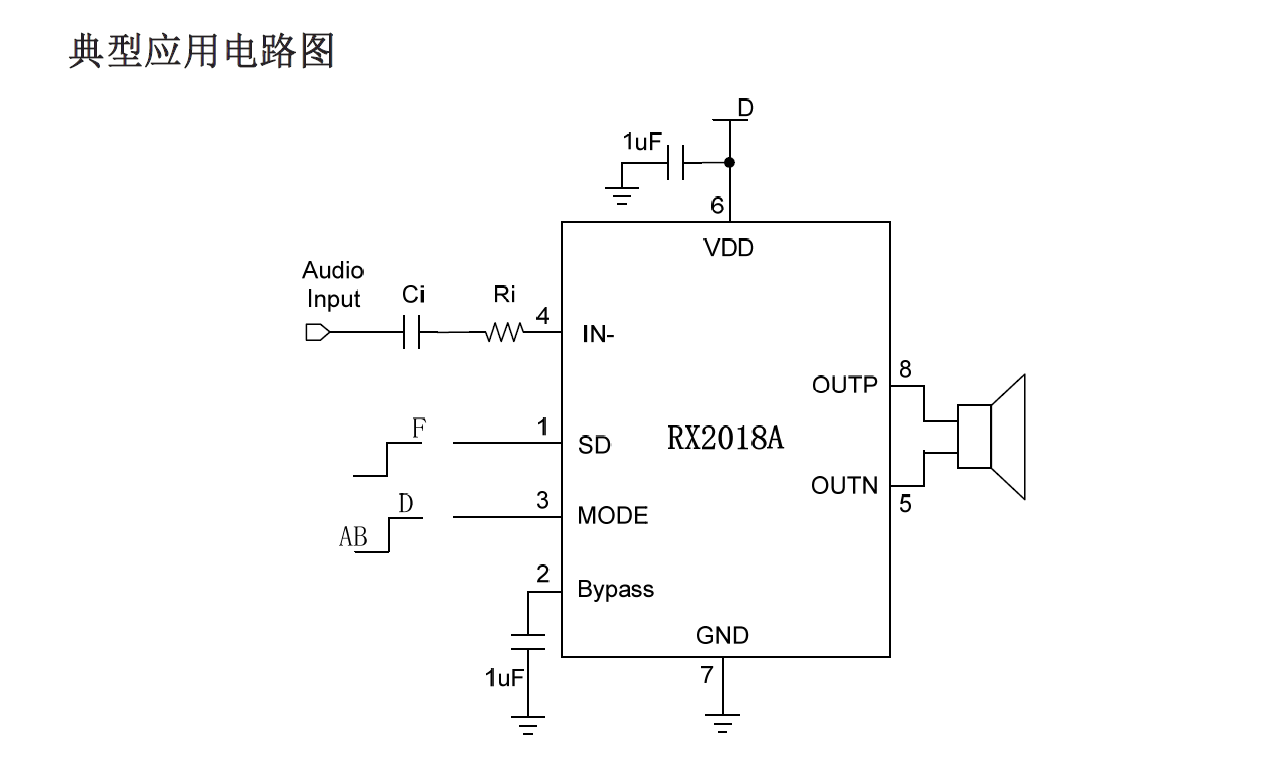

典型应用电路图
注：MODE 引脚悬空为 D 类

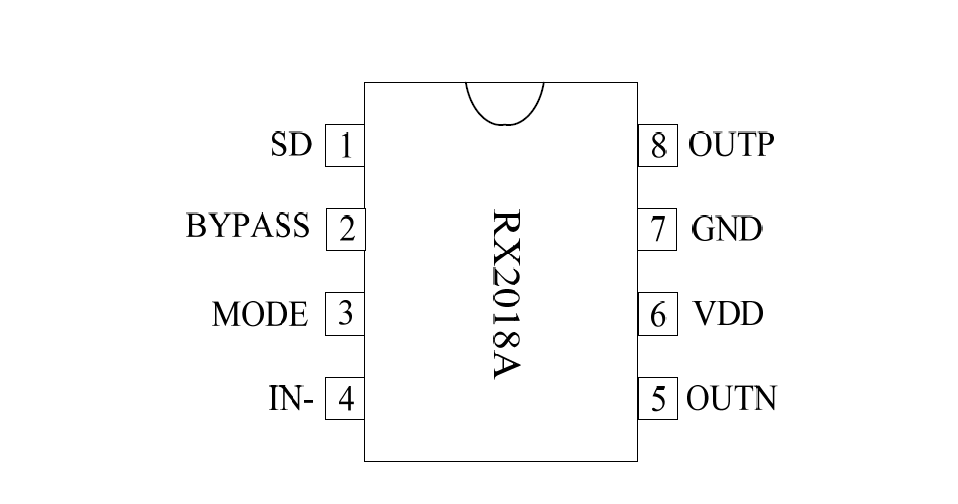

引脚排列

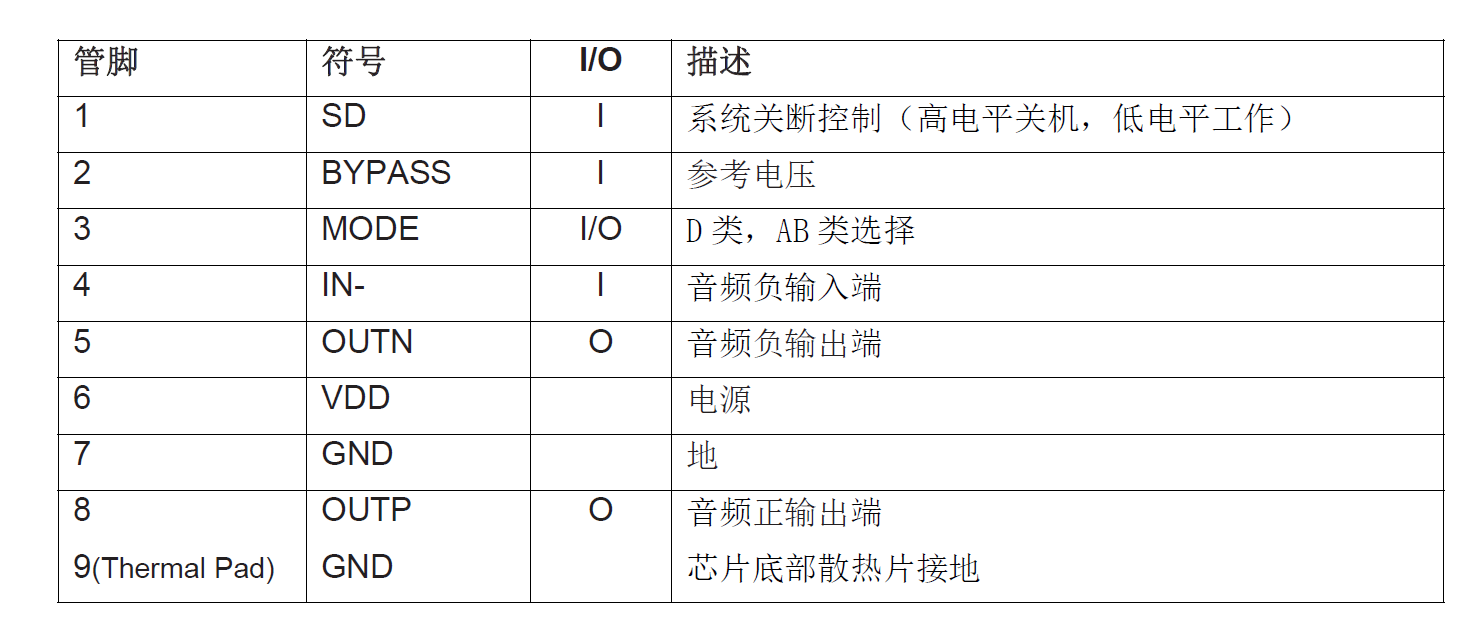

管脚描述
