RX4004 350mA、低静态电流、低噪声电荷泵DC/DC电压转换器
概述
RX4004是低静态电流，具有低噪声开关电容特性，在2.7V到
4.5V输入电压下它产生一个稳定输出5V。
RX4004具有较少外围器件的特点（一个flying电容，两个VIN
和VOUT旁路电容），使其非常适合小型电池供电的应用
RX4004内部集成过热保护功能，同时可以承受VOUT到GND
持续短路。产品使能关闭后具有最小的关机功耗
0.1uA。
RX4004最大可以提供350mA的输出电流，在输入为3V时可
以提供220mA输出电流。
特征
● 输入电压: 2.7V~4.5V
● 低 IQ (静态电流): 600uA (典型值)
● 固定输出电压: 5V±2%
● (3.7V VIN)最大输出电流：350mA
● 低噪声固定频率 (380kHz)
● 关断电流<0.1uA
● 无电感升压结构
● 限流保护
● 过热保护
● 无铅环保工艺（RoHS认证）小尺寸SOT-23-6L封装
应用
● 电池供电设备
● LED设备电源
● 读卡设备供电
● 5V设备供电应用
● 智能蓝牙音响等

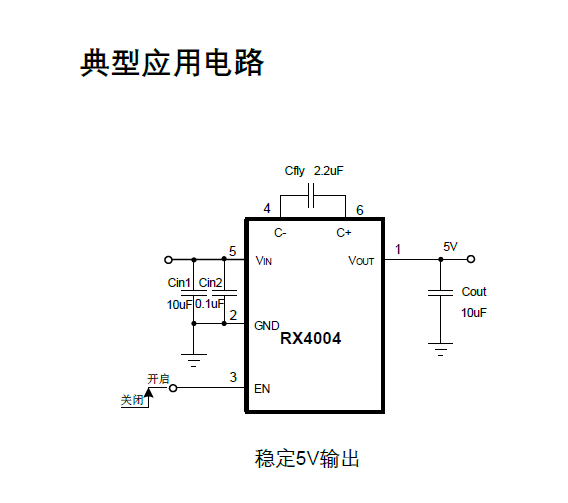

典型应用电路

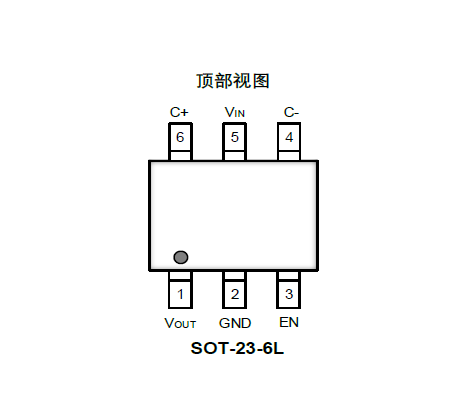

脚位图

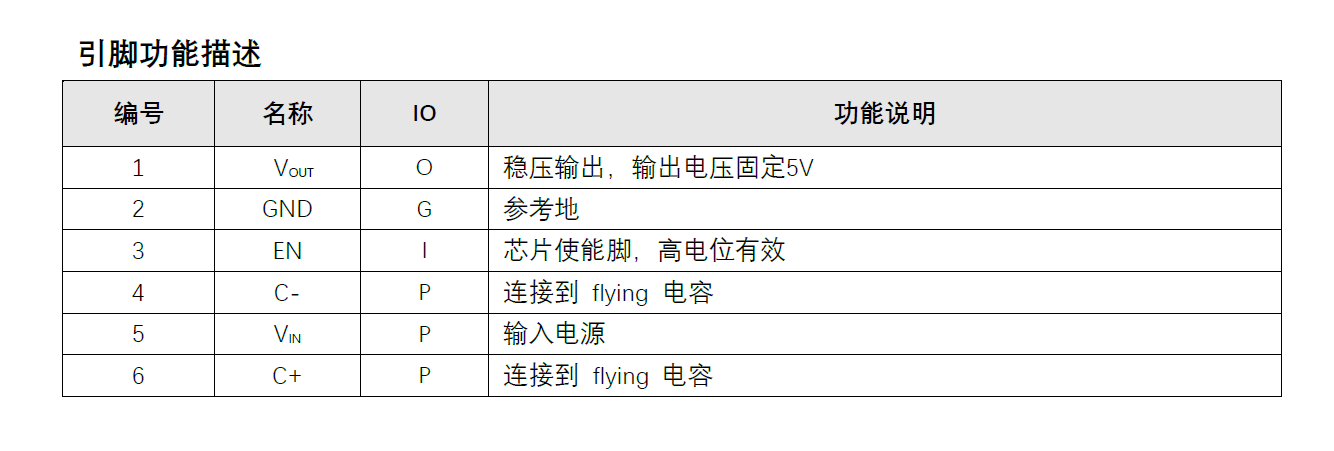

引脚功能描述
