CL4054H 500mA 线性锂电池充电管理芯片

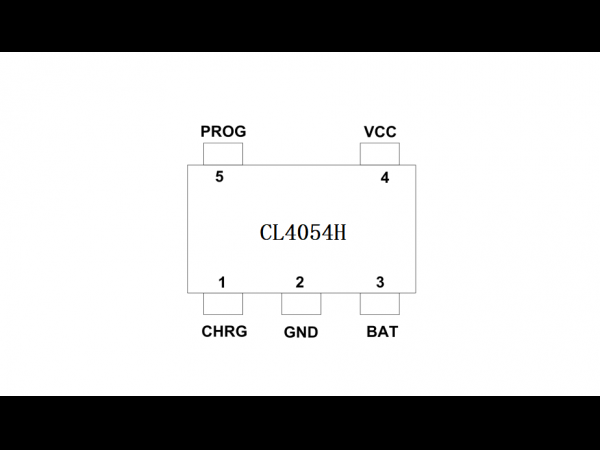

CL4054H是一款性能优异的单节锂离子电池恒流/恒压线性充电器。CL4054H采用SOT23-5L封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，CL4054H不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.24V，而充电电流则可以通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。当输入电压断开时，CL4054H进入睡眠状态，电池漏电流将降到1uA以下。CL4054H还可以被设置于停机模式，此时芯片静态电流降至25uA。
CL4054H还包括其他特性：欠压锁定，自动再充电和充电状态标志。
