RX5207异步电流模式（CC 模式）DC_DC 升压控制驱动芯片

RX5207 异步电流模式（CC 模式）DC_DC 升压控制驱动芯片

描述：

RX5207 是一颗异步电流模式（CC 模式）DC-DC 升压

转换器，通过 EXT Pin 控制外部 NMOS，输入低启动

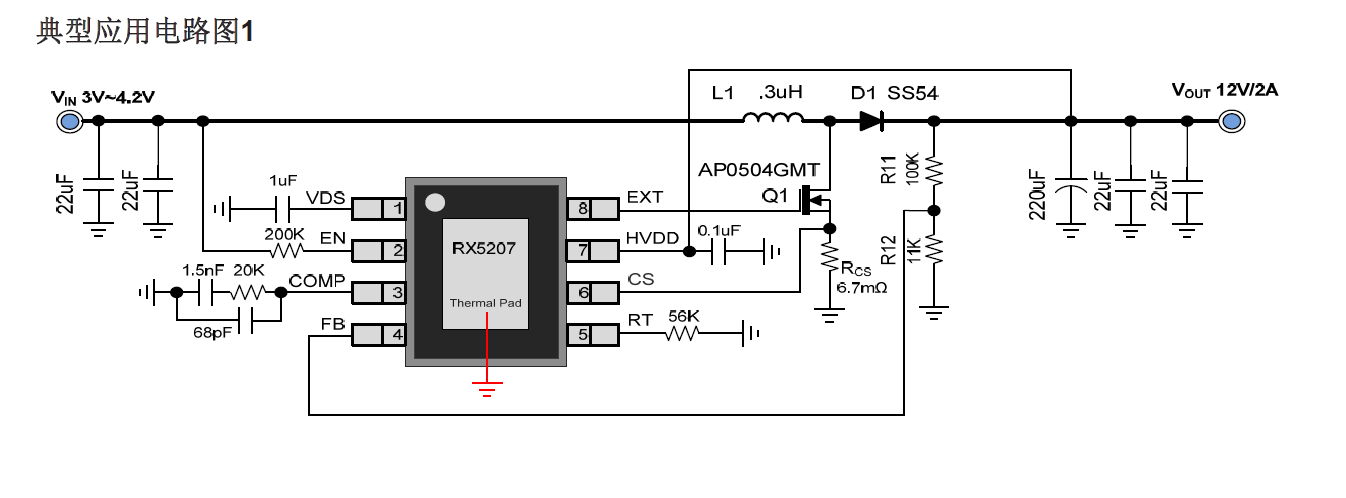

电压 2.5V 与电压工作范围 2.8V~24V，可单节锂电池

3V~4.2V 应用，将 Vout 接到 HVDD Pin。精准反馈电压

1.2V，内置软启动时间，外部可编程工作频率，外部电

流设置电阻连接到 CS Pin 至 GND 进行编程电感器峰值

保护电流。

RX5207 最大占空比为 90%，可根据外置 mos 管选型可

实现更大功率输出，如 100W、200W，最大 300W 的大

功率输出。此外芯片还可以 RT 引脚与地之间接电阻调

整工作频率，频率范围 100kHz ~ 1000kHz。

RX5207 芯片支持软启动功能，当芯片启动时限制 PWM

占空比，让占空比慢慢打开，避免瞬间输入涌浪电流过大。

特性

●低启动电压 2.5V

●工作电压 2.8V~24V

●反馈电压 1.2V±2%

●关机静态功耗：小于 3μA

●可调工作频率

●欠压保护

●过温保护

●可调过流保护（OCP）

●软启动功能

●ESOP8 封装

应用

◆蓝牙音箱/移动电源

◆LCD背光/LED灯光电源

◆太阳能/便携设备

深圳市正芯科技有限公司http://www.pluschiptech.com
