电阻为什么要拉一下---上拉和下拉的作用？
发布日期:2024-08-05
点击次数:324
什么是上拉电阻？上拉电阻和下拉电阻都是电阻元器件，所谓上拉电阻就是接电源正极，下拉的就是接负极或地。上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。下拉同理，也是将不确定的信号通过一个电阻钳位在低电平。
那么，上拉电阻和下拉电阻的用处和区别分别又是什么呢？

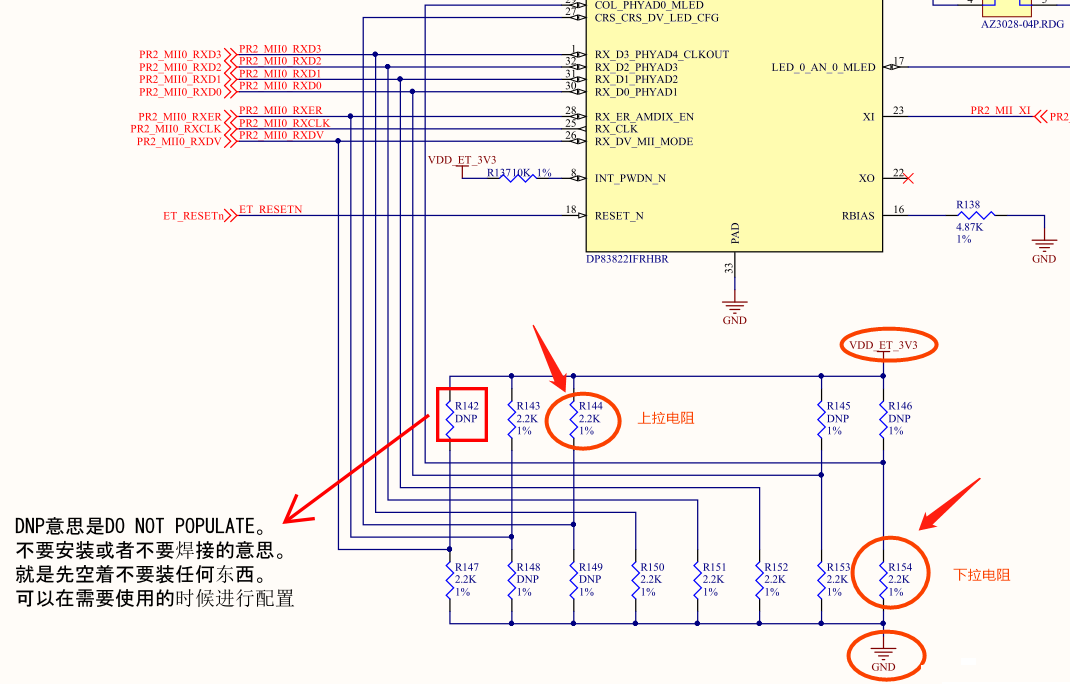

一、上拉电阻和下拉电阻是什么
上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。而下拉电阻是直接接到地上，接二极管的时候电阻末端是低电平，将不确定的信号通过一个电阻钳位在低电平。上拉是对器件输入电流，下拉是输出电流；强弱只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提供电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
.png)
二、上拉电阻和下拉电阻的作用
上拉电阻和下拉电阻二者共同的作用是：避免电压的“悬浮”，造成电路的不稳定。
■ 上拉电阻：
1、概念：将一个不确定的信号，通过一个电阻与电源VCC相连，固定在高电平；
2、上拉是对器件注入电流，灌电流；
3、当一个接有上拉电阻的IO端口设置为输入状态时，它的常态为高电平。
■ 下拉电阻：
1、 概念：将一个不确定的信号，通过一个电阻与地GND相连，固定在低电平；
2、下拉是从器件输出电流，拉电流；
3、当一个接有下拉电阻的IO端口设置为输入状态时，它的常态为低电平。

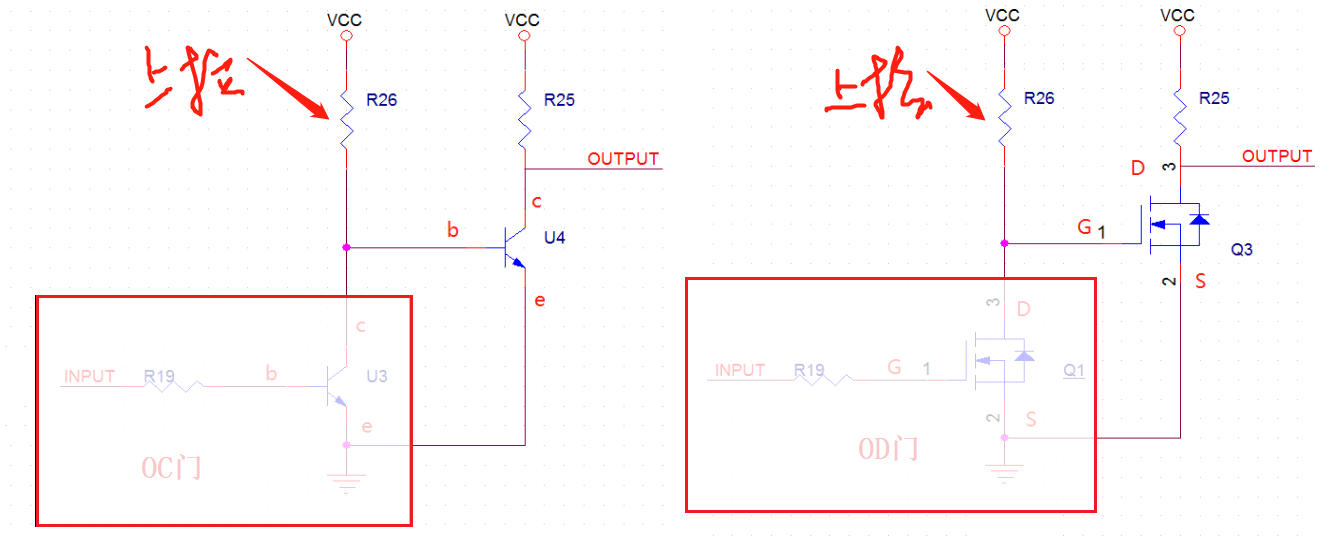

上拉是对器件注入电流，下拉是输出电流，弱强只是上拉电阻的阻值不同，没有什么严格区分，对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
.png)
由此可见，电源到器件引脚上的电阻叫上拉电阻，作用是平时使用该引脚为高电平；地（GND）到器件引脚的电阻叫下拉电阻，作用是平时使该引脚为低电平。
