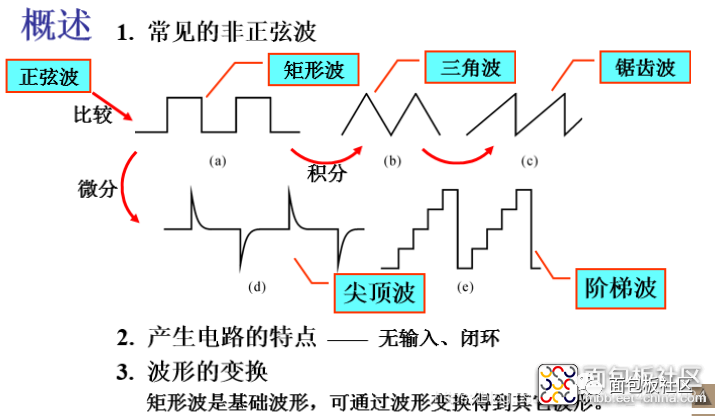

几个波形发生电路

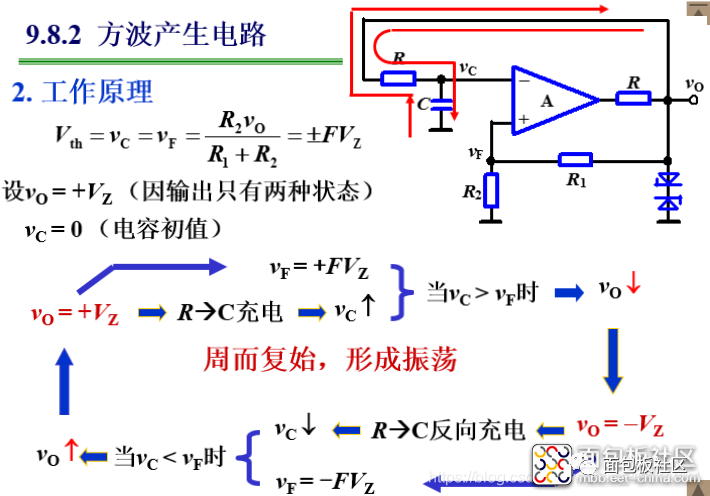

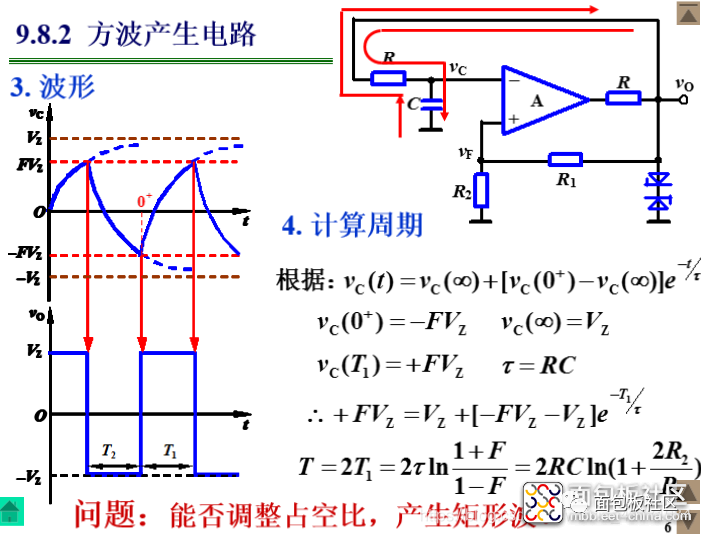

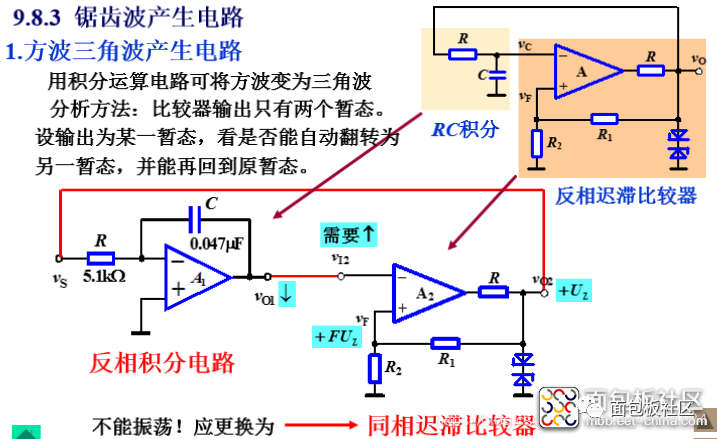

方波产生电路

这看起来很简单的几个波形产生电路的确没有这么简单。

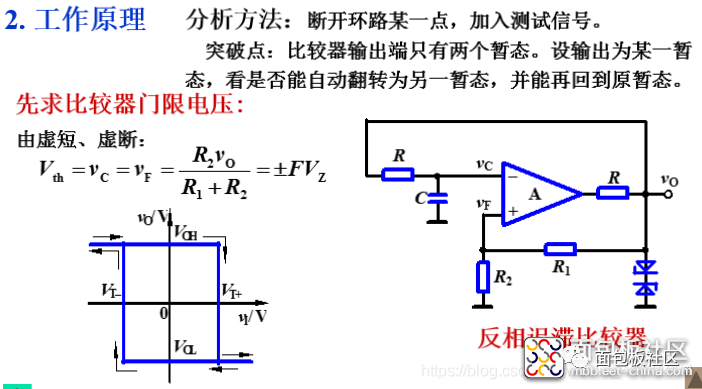

就但一个方波来说，可以有文氏桥产生、可以有施密特触发器产生。这不同方式有不同特性，而在你计算正确时，你插到面包板上时它也不见得可以正常工作，就是这么神奇。总之，不能掉以轻心任何一个步骤，再简单的电路也要小心。

本文信息来源于作者：丸子~来源：面包板社区论坛  如有问题请联系，谢谢
