芯片简介
功能特性
CPU 配置
● 2K×14-Bit OTP ROM
● 96×8-Bit SRAM
● 8 级堆栈空间
● 8 级可编程电压复位（LVR）
1.2V，1.6V，1.8V，2.4V
2.7V，3.3V，3.6V，3.9V
● 工作电流小于 2 mA（Fcpu=4MHz/5V）
● 工作电流小于 10A（Fcpu=8KHz/5V）
● 休眠电流小于 1 A（休眠模式）
I/O 配置
● 2 组双向 IO 端口:P5、P6
● 14 个 GPIO 引脚
● 支持开漏输出端口：P5
● 可配置驱动增强端口：P5
● 可输入改变唤醒端口：P5、P6
● 14 位可编程上拉 I/O 引脚
● 14 位可编程下拉 I/O 引脚
● 外部中断:INT(P60 或 P63)
● P63 可配置上下拉和输出
工作条件
● 工作电压范围：
VLVR2.8V～5.5V|Fcpu=0～8MHz
VLVR1.8V～5.5V|Fcpu=0～2MHz
● 工作温度范围：
工作温度 -40℃-85℃
工作频率范围
● 指令时钟分频选择：
2T/4T/8T/16T/32T
● 内置 IHRC 振荡器供电源可选：
VDD、LDO 2.1V
中断源
● TC0 溢出中断
● 外部中断 0
● P5 端口输入改变中断
● P6 端口输入改变中断
● TC1 周期溢出中断
● TC2 周期溢出中断
● CMP 比较器结果变化中断
特性
● P60/P63 端口电平捕获
● PWM1、PWM4 支持 LED 级联控制
● 可编程 WDT 定时器
4.5ms、18ms、72ms、288ms
外围模块
● 3 路共周期 10bit TC1/PWM123
● 3 路共周期 10bit TC2/PWM456
● 比较器 CMP

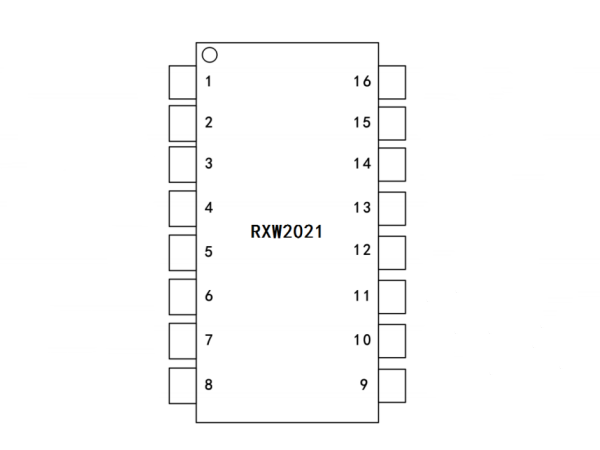

封装类型
● RXW2021-DIP/SOP16
● RXW2021-DIP/SOP14
● RXW2021-DIP/SOP8
