芯片简介
功能特性
CPU 配置
● 2K×14-Bit OTP ROM
● 80×8-Bit SRAM
● 7 级堆栈空间
● 8 级可编程电压复位（LVR）
1.2V，1.6V，1.8V，2.4V
2.6V，3.0V，3.3V，3.6V
● 工作电流小于 2 mA（8MHz/5V）
● 工作电流小于 5 A（14KHz/5V）
● 休眠电流小于 1 A（休眠模式）
I/O 配置
● 1 组 6 个 GPIO 端口：P6<5:0>
● 6 个可编程上拉 I/O 引脚
● 6 个可编程下拉 I/O 引脚
● 6 个可编程唤醒端口：P6<5:0>
● 6 个可配置驱动增强 P6<5:0>
● 3 个可配置二级灌电流增强 P6<2:0>
● 外部中断：P60
工作电压
● 工作电压范围：
VLVR1.8V～5.5V|Fcpu=0～4MHz
VLVR1.6V～5.5V|Fcpu=0～1MHz
工作温度
● 工作温度范围：
-40℃-85℃
工作频率范围
● 内置 IHRC 振荡电路：
8MHz/910KHz
● 指令时钟分频选择：
2Clock，4Clock，8Clock
16Clock，32Clock
● 内置 ILRC 振荡电路：
14KHz(5V)/8KHz(3V)
外围模块
● 8Bit 实时时钟/计数器
● 6 通道 CDC 触摸转换器
● 3 路共周期 8Bit 脉宽调制器 PWM
● 内置 4 级 LDO：4V、3V、2V、1.5V
中断源
● 外部中断
● TCC 溢出中断
● PWM 周期溢出中断
● CDC 转换完成中断
● 端口状态改变中断
特性
● 四种工作模式
● LDO 电压可输出
● 可编程 WDT 定时器
● 内置电容模式触摸
● OTP 可做 1K 烧录两次

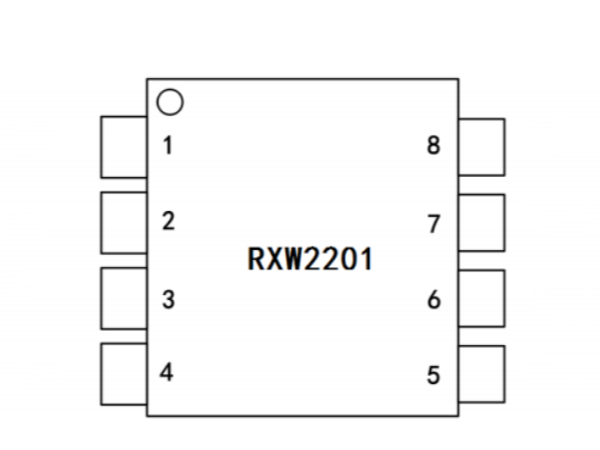

封装类型
● RXW2201 - DIP/SOP 8
●RXW2201 - SOT23-6
