芯片简介
功能特性
内核:
● 超高速 8051 内核 (1T)
● 指令周期可配:
■ 2.6MHz,VDD≥2.4V
■ 16MHz,VDD≥4.5V
工作电压:2.4V~5.5V
工作温度:-40℃~85℃
Flash ROM:16K 字节 Flash ROM(擦写次数典型值 1000 次)
EEPROM:128 字节(擦写次数 10000 次)
SRAM:512 字节 SRAM
时钟:
● 内部 16MHz RC 振荡器(可微调)
■ 误差±2%(-40℃~85℃)
● 内部 32KHz 低速 RC 振荡器(误差±10%)
● 外部 16M 时钟和 32K 晶振
复位:
● 上电复位
● 欠压复位(2.25V、2.5V、2.8V、3.6V、4.2V)
● 看门狗溢出复位
低电压检测:
LVD 共 5 级(2.3V、2.7V、3.0V、3.8V、4.5V)
中断(INT):
● Timer0、Timer1、Timer2、Timer3、SCK3、
WDT、ADC、UART0~1、SPI、I2C、LVD 、
CMP0~1、P0~P3 共 18 个中断源,全部 GPIO
可设上升沿、下降沿、高电平、低电平中断
数字外设:
● 1 个 8 位基本定时器
■ 预分频 1、2、4、8、16、32、64、128
● 3 个 16 位高级定时器,支持 6 路 PWM 输出功能
■ 支持捕获和刹车功能
■ 支持周期中断和占空比中断
● 1 个 16 位看门狗定时器
● 2 路 UART(支持全双工和半双工)
● 1 路 SPI
● 1 路 I2C:支持主机模式和从机模式
■ 速率 100KHz/400KHz
12 位 ADC:
● 外部输入:10 路
● 内部输入:1 路(1/4 VDD)
● 参考源:外部参考:VDD、内部参考:
1.2V/2.4V
● 采样可以通过 PWM 或者管脚的上升沿或
者下降沿触发
模拟比较器:
● 2 个比较器
■ 5 位的 DAC,参考电压来自 VBG (1.2V)或者电源
LCD 驱动:
● 支持 4 位 12 段,支持 1/3 BIAS 电压(硬
件)1/2BIAS 电压(通过软件控制 GPIO)
26 个 GPIO:
● PT10、PT11 默认开漏上拉输出,其余I/O
默认为输入高阻态
● 所有 IO 可单独配置上下拉 10K 电阻(匹配精度 5%)
省电模式:
● 深度睡眠可由看门狗复位、睡眠定时器中断、引脚中断唤醒
● 深度睡眠电流:4.7uA(典型值)
仿真和烧录:
● 支持在线调试仿真和 IAP 功能
● 4 线烧写(VDD,GND,SDA,SCL)

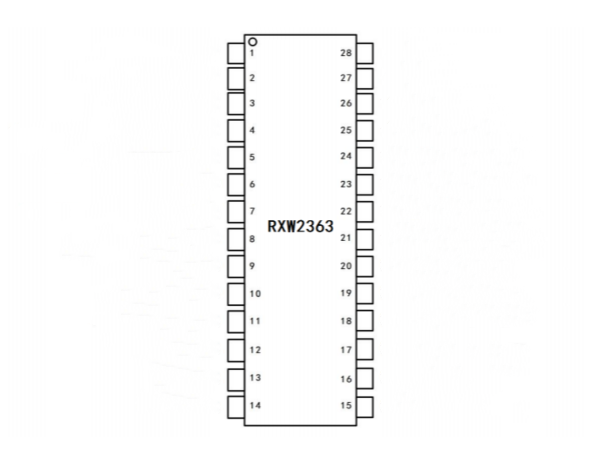

封装:
● SOP24/SSOP24/SOP28/SSOP28/QFN24
