描述
AXS2005是一款AB类2.4W单声道音频功率放大器。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。快速地启动时间和纤小的封得AXS2005成为便携式音频产品的最佳选择。
AXS2005具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
AXS2005提供带散热片的SOP8封装。
特性
输出功率：
－2.4W (VDD=5.0V, RL =4Ω，THD+N=10%)
－1.7W (VDD=4.2V, RL =4Ω，THD+N=10%)
工作电压 : 2.5V to 5.5V
低底噪：39uVrms(Gain=10V/V, A-weighted)
低失真度
开启、关闭POP-click抑制功能
关机电流小于1uA
关机电流小于1uA
过热保护功能
应用
便携式DVD
笔记本电脑
插卡音箱 / USB音箱
液晶电视 / 液晶显示器

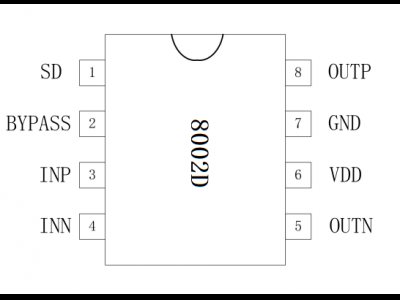

概要
8002D的差分输入架构和极高的PSRR有效地提高 了8002D对RF噪声的抑制能力。无需滤波器的 PWM调制结构及增益内置方式减少了外部元件、PCB 面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封得8002D成为便携 式音频产品的最佳选择。
8002D具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
8002D提供带散热片的SOP8封装
特性
输出功率：
－2.4W (VDD=5.0V, RL =4Ω，THD+N=10%)
－1.7W (VDD=4.2V, RL =4Ω，THD+N=10%)
工作电压 : 2.5V to 5.5V
低底噪：39uVrms(Gain=10V/V, A-weighted)
低失真度
开启、关闭POP-click抑制功能
关机电流小于1uA
关机电流小于1uA
过热保护功能
应用
便携式DVD
笔记本电脑
插卡音箱/USB音箱
液晶电视/液晶显示器
更多产品列表
|
AB/D类切换功放
|
||||||||
|
型号
|
输入
|
通道数
|
最小负载
|
最大输出功率
|
防破音
|
工作电压
|
封装
|
兼容型号
|
|
单端/差分
|
单通道
|
4R
|
2.4W
|
N
|
2.5-5.5V
|
SOP8
|
各类8002/4871
|
|
|
单端/差分
|
单通道
|
4R
|
2.2W
|
N
|
2.5-5.5V
|
MSOP8
|
|
|
| AXS2007 |
单端/差分
|
单通道
|
4R
|
2W
|
N
|
2.5-5.5V
|
DFN2x2_8L
|
M8107/HAA9107
|
|
单端/差分
|
单通道
|
4R
|
2.2W
|
N
|
2.5-5.5V
|
DFN2x2_8L
|
AXS2007/HAA9107
|
|
|
单端
|
单通道
|
4R
|
2.4W
|
N
|
2.5-5.5V
|
SOP8
|
各类8002/4871
|
|
