RX4054 500mA 锂电池充电器芯片
发布日期:2024-08-15
点击次数:282
RX4054是一款单节锂离子电池恒流/恒压线性充
电器，简单的外部应用电路非常适合便携式设
备应用，适合USB电源和适配器电源工作，内部
采用防倒充电路，不需要外部隔离二极管。热反
馈可对充电电流进行自动调节，以便在大功率操
作或高环境温度条件下对芯片温度加以限制。
RX4054充电截止电压为4.2V，充电电流可通过
外部电阻进行设置。当充电电流降至设定值的
1/10时，RX4054将自动结束充电过程。
当输入电压被移掉后，RX4054自动进入低电流待
机状态，待机电流降至0.5uA。
特性
● 最大充电电流：500mA
● 超低功耗 0.5uA
● 无需 MOSFET、检测电阻器和隔离二极管
● 智能热调节功能可实现充电速率最大化
● 智能再充电功能
● 预充电压：4.2V
● C/10 充电终止
● 2.9V 涓流充电阈值
● 封装形式：SOT23-5L
应用
◆ 充电座
◆ 蓝牙耳机、GPS
◆ 手机、PDA、MP3/MP4
◆ 数码相机、Mini 音响等便携式设备

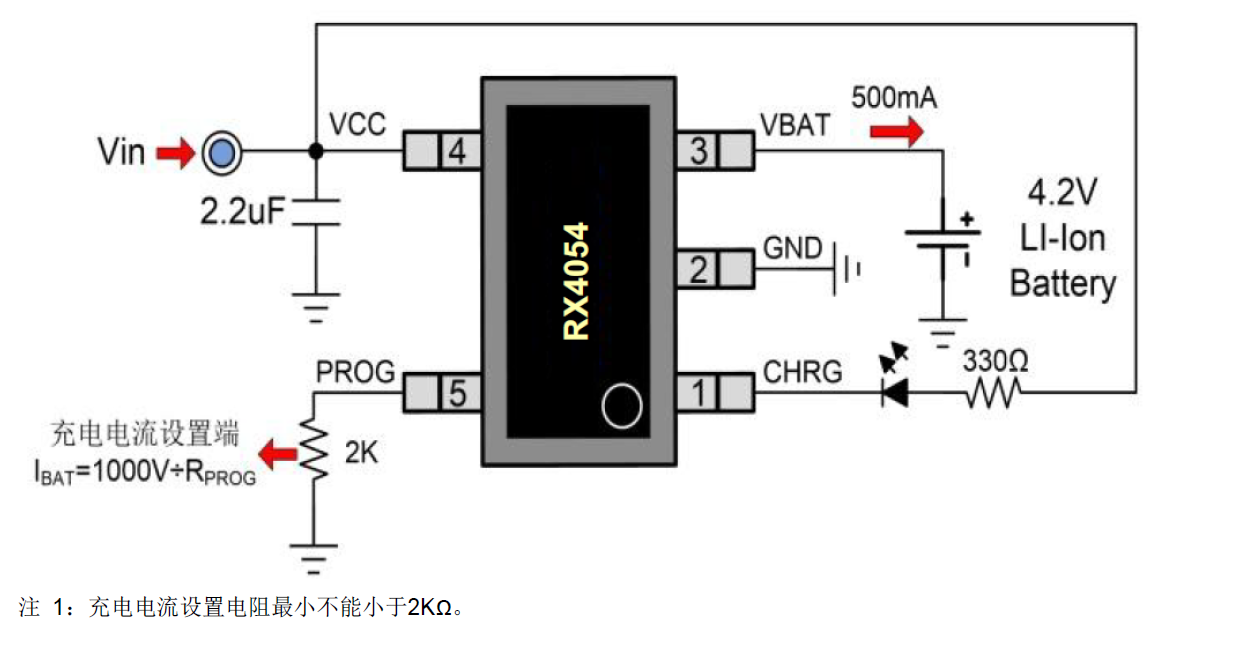

典型应用电路图

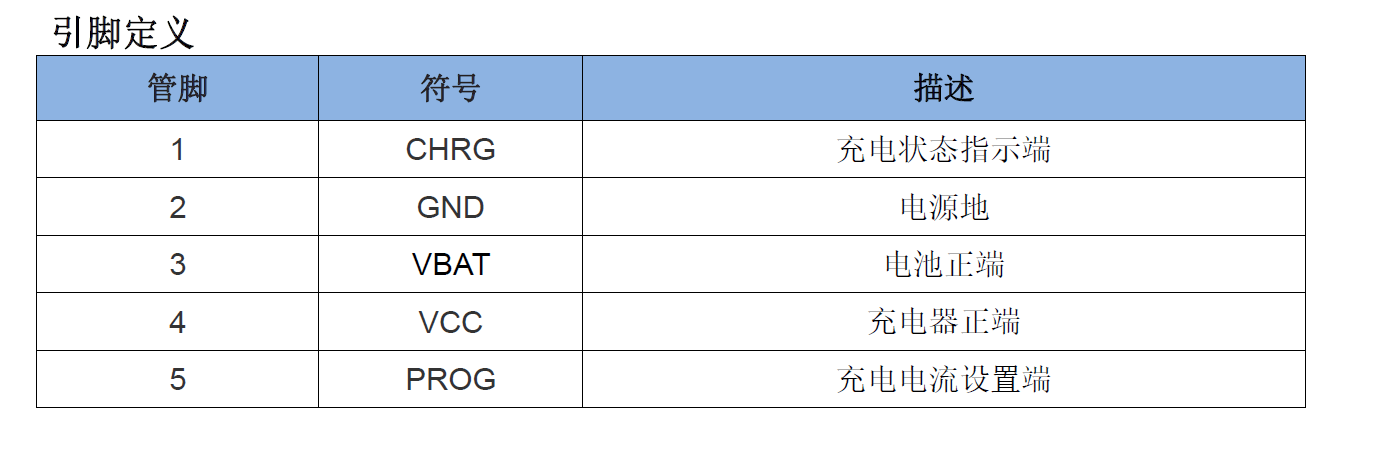

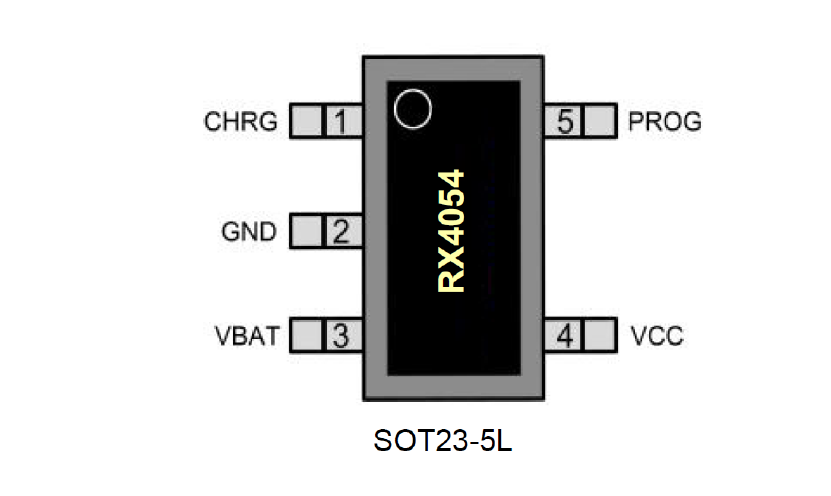

引脚排列
