RX6025AS 集成MOS单节锂电池保护芯片
发布日期:2024-08-16
点击次数:371
RX6025AS 内置高精度电压检测电路和延迟电路，
是单节锂离子/锂聚合物可充电电池组保护的高集成
度解决方案。RX6025AS 片上集成了先进的低阻抗
功率MOSFET，高精度的电压检测电路，延时电路。
RX6025AS 具有充电过压、放电过压、充电过流、放
电过流，短路等所有的电池所需要保护功能，并且
工作时功耗非常低。
RX6025AS 具有非常小的SOT23-5 的封装，这使得
该器件非常适合应用于空间限制非常小的可充
电电池组应用。
该芯片适用于一切需要锂离子或锂聚合物可充电
电池长时间供电的各种信息产品的应用场合。
特性
◆ 充电器反接保护、电池反接保护
◆ 芯片高温保护
◆ 电池高温保护
◆ 充电器检测
◆ 过充电电流保护
◆ 过放电自锁功能
◆ 三段过流检测：
1.放电过流 1
2. 放电过流 2
3. 负载短路保护
◆ 内部集成等效 45mΩ先进的功率 MOSFET
◆ 低功耗电流：正常工作：1μA 典型
自锁模式：100nA 最大
◆ 允许向 0V 电池充电功能
◆ ESD：HBM=4kV
◆ 封装：SOT23-5
应用
◆ 单节锂离子可再充电电池
◆ 单节锂聚合物可再充电电池

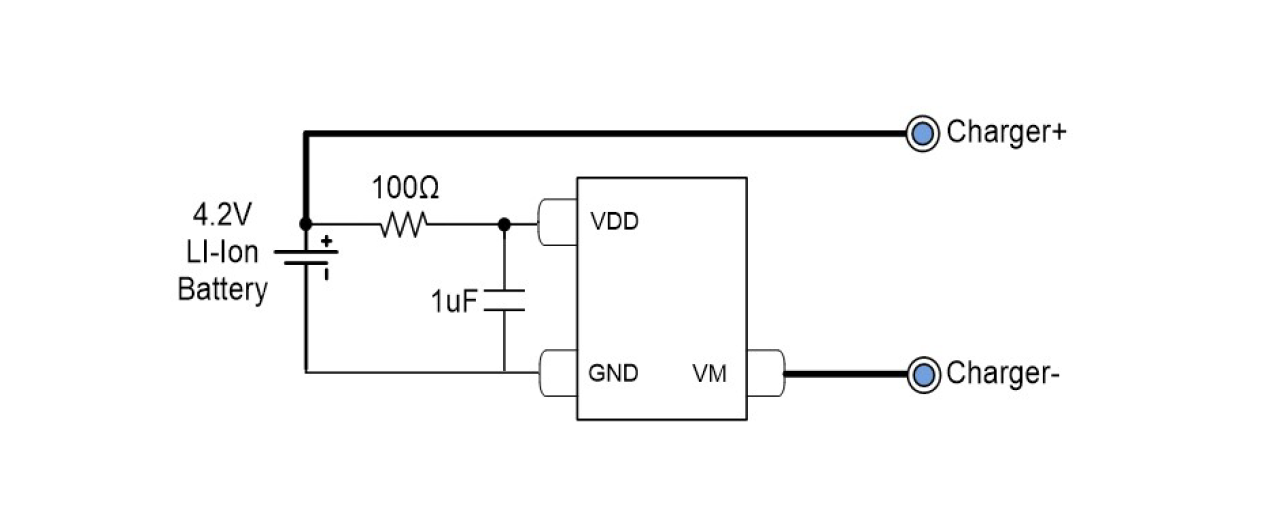

典型应用电路图

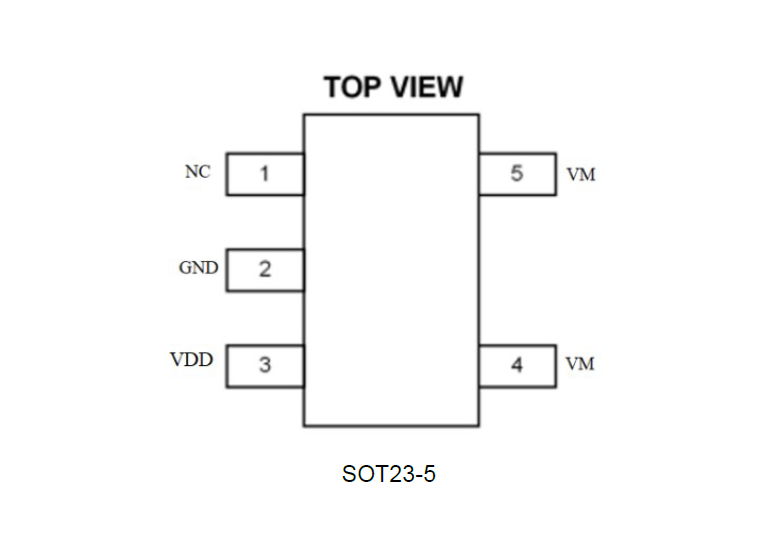

引脚排列

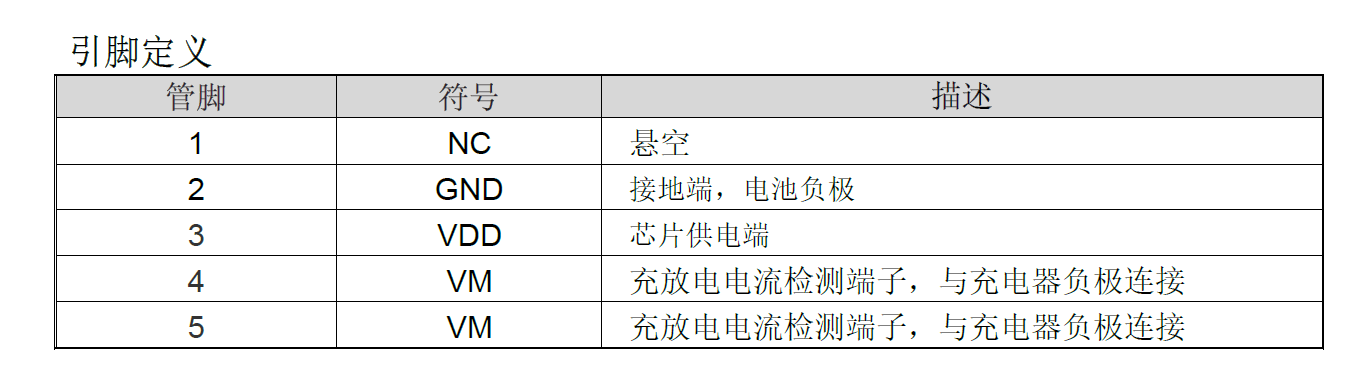

引脚定义
